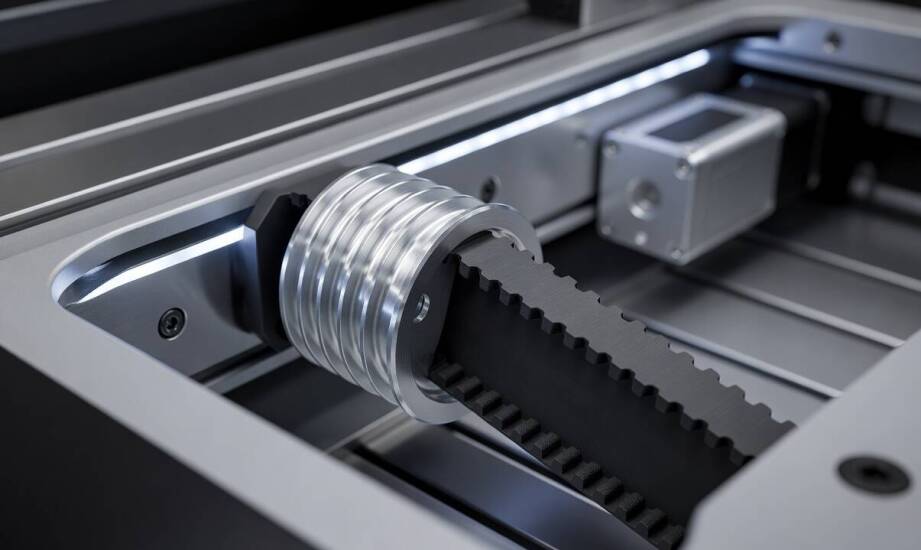

Rola geometrii koła pasowego w utrzymaniu precyzji pozycjonowania osi maszyn CNC

Utrata precyzji pozycjonowania osi w maszynach CNC najczęściej wynika z błędów transmisji momentu obrotowego w obrębie dynamicznych napędów pasowych. Nagłe zmiany kierunku ruchu wrzeciona lub stołu roboczego generują potężne obciążenia mechaniczne, które przy niedopasowanych elementach prowadzą do odchyleń od zadanej trajektorii obróbki. Problem ten mocno nasila się w zaawansowanych układach o wysokiej dynamice pracy, gdzie nawet ułamki milimetra kumulują się podczas powtarzalnych cykli frezowania czy toczenia. Technika liniowa wymaga bezwzględnego wyeliminowania wszelkich luzów na etapie przeniesienia napędu, aby maszyna mogła wiernie odwzorować kod ze sterownika. Przedsiębiorstwa produkcyjne i wyspecjalizowane serwisy maszynowe muszą rozpatrywać napęd jako spójny organizm, w którym każdy poszczególny komponent decyduje o końcowej jakości detalu.

Mechanizm powstawania luzu nawrotnego i bezwładność układu

Zjawisko luzu nawrotnego pojawia się w momencie, gdy zarys zęba koła napędzającego nie odpowiada ściśle geometrii zastosowanego paska zębatego. Niedokładne zazębienie obu współpracujących komponentów powoduje powstawanie mikroprzesunięć podczas każdej zmiany kierunku obrotów osi. Powstała w ten sposób pusta przestrzeń bezpośrednio przekłada się na błędy pozycjonowania, uniemożliwiając zachowanie wąskich tolerancji wymiarowych podczas wymagającej obróbki skrawaniem. Precyzyjnie wyprofilowane elementy transmisyjne minimalizują ten niekorzystny efekt poprzez całkowite wypełnienie wolnej przestrzeni międzyzębnej. Zastosowanie odpowiednio dopasowanego profilu zęba pozwala maszynie płynnie przenieść obciążenie bez ryzyka przeskoku paska na kołnierzu.

Drugim istotnym parametrem rzutującym na dynamikę działania napędu pozostaje prawidłowy dobór materiału. Rodzaj użytego stopu bezpośrednio determinuje moment bezwładności całego układu transmisyjnego. Tworzywa o wyższej gęstości znacząco zwiększają opór przy nagłych przyspieszeniach oraz gwałtownych hamowaniach wózka liniowego. Silnik krokowy sterujący daną osią musi w takiej sytuacji wygenerować znacznie większy nakład energii, aby sprawnie pokonać opór obracającej się masy. Zbyt ciężki moduł napędowy znacznie wolniej reaguje na sygnały wysyłane z panelu operatora, co zauważalnie obniża powtarzalność ruchu obrabiarki. Zoptymalizowane pod kątem wagi kola pasowe ułatwiają redukcję negatywnych zjawisk poprzez ograniczenie masy wirującej przy jednoczesnym utrzymaniu wymaganej sztywności układu.

Średnica podziałowa i napięcie wstępne a trwałość napędu

Prawidłowo wyliczona średnica podziałowa elementu obrotowego warunkuje długą żywotność całego mechanizmu i chroni splot paska przed wczesnym pękaniem. Zastosowanie zbyt małej średnicy wymusza nadmierne zginanie elastycznego tworzywa oraz potęguje koncentrację naprężeń wewnątrz struktury samego zęba. Taki stan drastycznie przyspiesza proces zmęczeniowy poliuretanu i ostatecznie prowadzi do nagłego zerwania stalowego kordu wzmacniającego. Odwrotna sytuacja, polegająca na wyborze koła o zbyt dużym wymiarze, niepotrzebnie wydłuża drogę swobodną pasa. Taka konfiguracja generuje szkodliwe drgania rezonansowe przy osiąganiu wysokich prędkości posuwu szybkiego. Konstruktorzy układów automatyki przemysłowej muszą niezwykle skrupulatnie balansować między oboma wariantami opartymi na specyfikacji technicznej.

Niewłaściwie dopasowane napięcie wstępne całej transmisji wywołuje poważne błędy w pozycjonowaniu oraz radykalnie zwiększa obciążenie łożysk oporowych. Nadmierne naciągnięcie paska zębatego generuje ogromne siły promieniowe oddziałujące bezpośrednio na wały napędowe silników i przekładni. Zjawisko to błyskawicznie przyspiesza proces degradacji elementów tocznych i prowadzi do emisji wibracji przenoszonych na żeliwne łoże maszyny. Zbyt luźne spasowanie elementów transmisyjnych skutkuje z kolei wyraźnym poślizgiem oraz całkowitą utratą synchronizacji ruchu liniowego. W skrajnych przypadkach brak odpowiedniego naciągu doprowadza do wyłamania zębów paska podczas ostrego hamowania wrzeciona.

Zintegrowane podejście do napędów w maszynach CNC

Stabilna i bezawaryjna praca osi liniowej wymusza traktowanie całego napędu zębatego jako ściśle zintegrowanego oraz współzależnego ekosystemu. Geometria zastosowanego profilu, rodzaj materiału konstrukcyjnego, precyzyjnie wyliczona średnica podziałowa i ostateczna siła napięcia wstępnego stale oddziałują na dokładność pozycjonowania narzędzia roboczego. Pominięcie choćby jednego z wymienionych aspektów podczas modernizacji lub rutynowego serwisowania centrum obróbczego nieuchronnie prowadzi do degradacji jakości finalnego wyrobu. W codziennej praktyce dostaw komponentów realizowanych przez spółkę NAABAAHI obserwujemy, że uzyskanie wysokiej powtarzalności wymaga zastosowania w pełni kompatybilnych części. Firmy z sektora produkcyjnego dążące do maksymalizacji wydajności swoich parków maszynowych opierają plany utrzymania ruchu na sprawdzonych i spójnych rozwiązaniach techniki liniowej.
